انتخاب بین الف موتور عمودی ، یک موتور تک فاز ، یکnd a موتور سه فاز یکی از مهمترین تصمیمها در انتخاب تجهیزات صنعتی است - و اشتباه گرفتن آن میتواند به معنای اتلاف انرژی، خرابی زودرس و خرابی پرهزینه باشد. پاسخ کوتاه: موتور عمودیs با جهت نصب آنها تعریف می شوند و در کاربردهای پایین محور مانند پمپ ها و برج های خنک کننده استفاده می شوند. موتورهای تک فاز مناسب برای مصارف مسکونی و تجاری سبک کم مصرف؛ و موتور سه فازs ارائه راندمان و گشتاور برتر برای عملیات صنعتی سنگین. با این حال، درک تفاوت های ظریف هر یک نیاز به نگاه دقیق تری به طراحی، داده های عملکرد، هزینه و موارد استفاده در دنیای واقعی دارد.
موتور عمودی چیست و چرا جهت گیری اهمیت دارد؟
الف موتور عمودی صرفاً یک موتور استاندارد نیست که به سمت خود چرخانده شود - این یک ماشین کاملاً مهندسی شده است که طوری طراحی شده است که محور آن به سمت پایین (یا در برخی تنظیمات به سمت بالا) باشد. جهت گیری اساساً نحوه مدیریت اجزای داخلی بارهای گرانشی، روانکاری و رانش را تغییر می دهد و موتورهای افقی خارج از قفسه را جایگزین های نامناسب می کند.
مهم ترین تفاوت مکانیکی طراحی یاتاقان محوری است. در یک موتور عمودی مجموعه روتور - همراه با محور پمپ متصل شده، پروانه، و هر ستون سیال بالای آن - نیروی رانش مداوم رو به پایین اعمال می کند. بلبرینگ های استاندارد افقی موتور برای جذب این بار محوری طراحی نشده اند. بنابراین موتورهای عمودی دارای یاتاقانهای رانش با هزاران پوند نیروی رو به پایین هستند که معمولاً از تماس زاویهای یا پیکربندی غلتک مخروطی استفاده میکنند.
ویژگی های کلیدی طراحی موتورهای عمودی
موتورهای عمودی چندین ویژگی طراحی تخصصی دارند که آنها را از همتایان افقی خود متمایز می کند:
- ظرفیت باربری رانش: طراحی شده برای کنترل نیروهای رانش به بالا و پایین، که اغلب از 500 پوند تا 50000 پوند در موتورهای پمپ محرک بزرگ رتبه بندی می شود.
- گزینه های شفت توخالی یا شفت جامد: موتورهای عمودی شفت توخالی به شفت پمپ اجازه عبور از موتور را می دهند و کوپلینگ و تراز را ساده می کنند. این رایج ترین پیکربندی در ایستگاه های پمپ آب و فاضلاب شهری است.
- فلنج های نصب پایه NEMالف P یا C-face: فلنجهای استاندارد، پیچهای موتور را مستقیماً روی سر پمپ تضمین میکنند و نیاز به صفحه پایه یا محافظ کوپلینگ جداگانه را از بین میبرند.
- رتبه بندی قاب IP55 یا IP65: از آنجا که موتورهای عمودی اغلب در فضای باز یا در چاله های پمپ مرطوب نصب می شوند، حفاظت از نفوذ سطح بالا استاندارد است.
- تهویه پیشرفته: هوای خنک کننده باید بر خلاف گرانش به سمت بالا جریان یابد. موتورهای عمودی دارای مجموعه های فن و مسیرهای مجرای بازطراحی شده برای جلوگیری از ایجاد نقاط داغ در استاتور هستند.
کاربردهای معمول موتورهای عمودی
موتورهای عمودی بر کاربردهایی که در آن شفت عمودی از نظر مکانیکی ضروری است غالب باشید:
- پمپ های توربین چاه عمیق برای تامین آب شهری (محدوده قدرت: 5 اسب بخار تا 4000 اسب بخار)
- فن های برج خنک کننده و فن های بادکش القایی در سیستم های HVAC
- درایورهای پمپ درون خطی عمودی برای حلقه های فرآیند صنعتی
- ایستگاه های پمپاژ آبیاری در بخش کشاورزی
- پمپ های میعانات گازی و تغذیه دیگ بخار در تاسیسات تولید برق
موتور تک فاز: اسب کار تنظیمات مسکونی و تجاری سبک
الف موتور تک فاز با برق متناوب تک فاز (120 ولت یا 240 ولت در آمریکای شمالی، 230 ولت در بیشتر اروپا) کار میکند و انتخاب غالب برای برنامههای اسب بخار یکپارچه کسری تا کوچک - معمولاً کمتر از 5 اسب بخار است. استفاده گسترده از آن ناشی از در دسترس بودن جهانی برق تک فاز در خانه ها، مزارع و مشاغل کوچک است، نه از عملکرد مهندسی برتر.
بر خلاف موتور سه فازs ، یک موتور تک فاز نمی تواند به تنهایی از یک منبع تغذیه تک فاز خود راه اندازی شود. یک جریان متناوب تک فاز یک میدان مغناطیسی ضربانی - به جای چرخشی - تولید می کند که به خودی خود هیچ گشتاور خالص شروعی را ایجاد نمی کند. سازندگان این مشکل را با مکانیسمهای راهاندازی کمکی حل میکنند، که باعث ایجاد زیرگروههای اصلی موتورهای تک فاز میشود.
انواع موتورهای تک فاز
- خازن-شروع القایی-اجرای (CSIR): از یک خازن راهاندازی (معمولاً 100-400 µF) برای ایجاد تغییر فاز در سیمپیچ کمکی استفاده میکند و گشتاور راهاندازی کافی (200 تا 350 درصد گشتاور بار کامل) را برای کمپرسورها و پمپها تولید میکند. هنگامی که موتور به 75% سرعت نامی رسید، خازن توسط یک کلید گریز از مرکز قطع می شود.
- خازن راه اندازی خازن (CSCR): الفdds a run capacitor to maintain a near-two-phase condition during operation, improving power factor and efficiency by 5–10% compared to CSIR motors. Common in air conditioners and refrigerators.
- فاز تقسیم (مقاومت-شروع): سیم پیچ کمکی نسبت به سیم پیچ اصلی مقاومت بالاتر و اندوکتانس کمتری دارد و جابجایی فاز متوسطی ایجاد می کند. گشتاور راه اندازی کمتر است (100-175٪ FLT) و جریان راه اندازی زیاد است (600-800٪ FLT). مناسب برای فن ها، دمنده ها و وسایل کوچک با بارهای راه اندازی آسان.
- خازن تقسیم دائمی (PSC): الف single run capacitor remains in circuit at all times. This design produces low starting torque but operates quietly and efficiently, making it the first choice for direct-drive HVAC fan motors and small circulators.
- موتور قطب سایه دار: ساده ترین و کم هزینه ترین موتور تک فاز. سیم پیچ های سایه زنی یک شار مغناطیسی تاخیری در بخشی از هر قطب ایجاد می کنند. گشتاور و راندمان راه اندازی بسیار کم (15-35٪). مورد استفاده در کاربردهای سبک: پنکه های کوچک، فن های رومیزی، لوازم خانگی.
موتور سه فاز: ستون فقرات قدرت صنعتی
را موتور سه فاز کارآمدترین، قابل اعتمادترین و مقرون به صرفه ترین نوع موتور الکتریکی برای مصارف صنعتی است. خود راه انداز است، گشتاور پیوسته صاف تولید می کند و در طرح های مدرن با راندمان ممتاز به راندمان بار کامل 92 تا 97 درصد دست می یابد - عملکرد بسیار بهتری دارد. موتورهای تک فاز با همان رتبه قدرت
برق سه فاز AC سه شکل موج ولتاژ با هم تداخل دارند که هر کدام 120 درجه جبران می شود. هنگامی که به سیم پیچ استاتور اعمال می شود موتور سه فاز آنها یک میدان مغناطیسی در حال چرخش مداوم تولید می کنند که جریان روتور را القا می کند و گشتاور تولید می کند - بدون هیچ گونه سیم پیچ راه اندازی کمکی، خازن یا کلید گریز از مرکز. این سادگی مستقیماً به هزینه تولید پایین تر، تعمیر و نگهداری کمتر و عمر طولانی تر ترجمه می شود.
چرا موتورهای سه فاز بر صنعت تسلط دارند؟
- راندمان بالاتر: موتورهای سه فاز IE3 (بازده ممتاز) و IE4 (بازده فوق العاده پرمیوم) راندمان بار کامل بالای 95 درصد در 30 اسب بخار را به دست می آورند، در مقابل 85 تا 90 درصد برای طرح های تک فاز قابل مقایسه.
- چگالی توان: الف three phase motor produces 150% more power output per kilogram of copper and iron compared to an equivalent single phase motor.
- تحویل گشتاور صاف: برق سه فاز، توان لحظه ای ثابت را تولید می کند و ضربان های گشتاور موجود در سیستم های تک فاز را حذف می کند (که دو بار در هر سیکل به اوج می رسد). این باعث کاهش ارتعاش، سر و صدا و استرس مکانیکی روی تجهیزات رانده می شود.
- محدوده قدرت گسترده: الفvailable from fractional HP to 50,000 HP, making موتور سه فازs مناسب برای هر مقیاس عملیات صنعتی
- کنترل سرعت آسان: درایوهای فرکانس متغیر (VFD) بهطور یکپارچه با موتورهای القایی سه فاز جفت میشوند و 20 تا 60 درصد صرفهجویی در انرژی را در کاربردهای بار متغیر مانند پمپها، فنها و کمپرسورها ممکن میسازند.

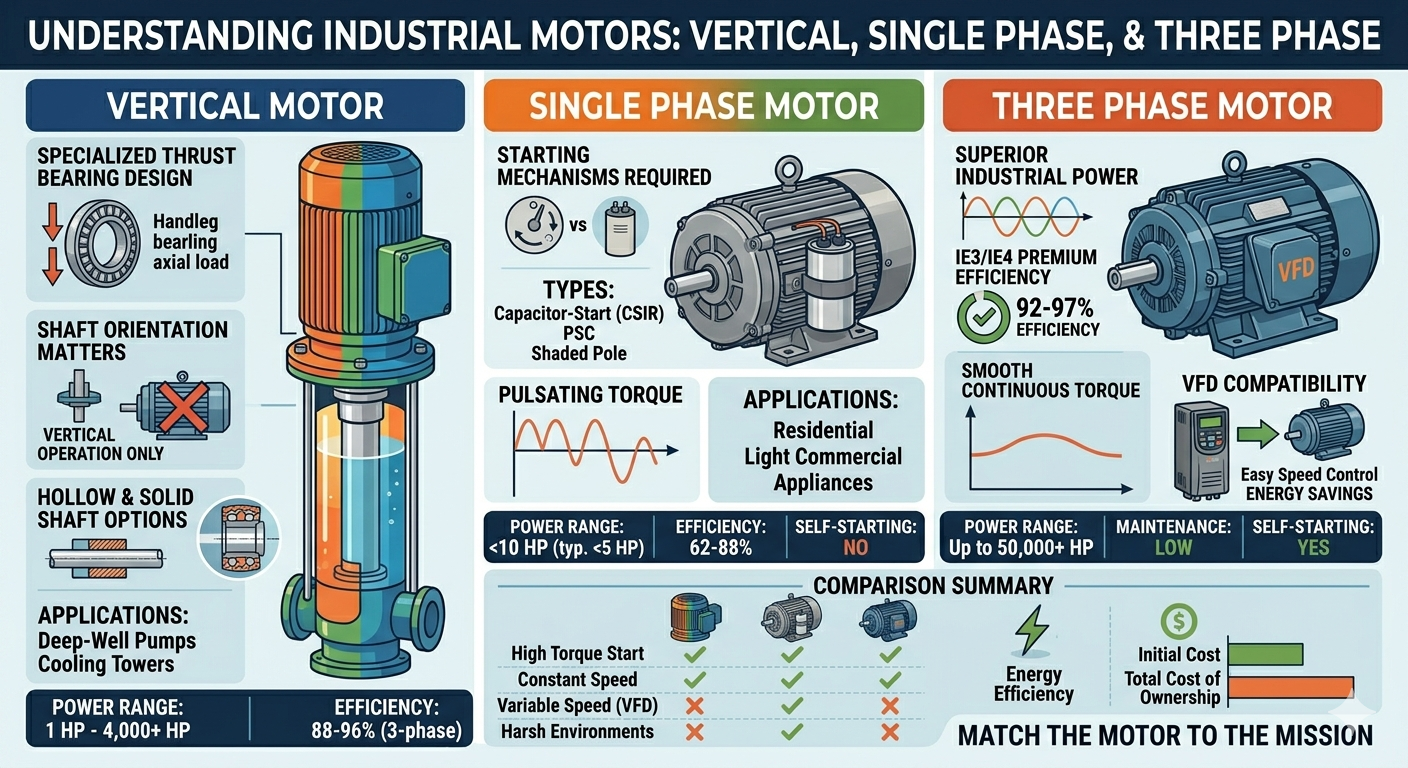

مقایسه جامع: موتور عمودی در مقابل موتور تک فاز در مقابل موتور سه فاز
را table below provides a direct side-by-side comparison across the most important selection criteria:
| پارامتر | موتور عمودی | موتور تک فاز | موتور سه فاز |
|---|---|---|---|
| جهت نصب | عمودی (شفت به پایین یا شفت به بالا) | افقی (معمولا) | افقی یا عمودی |
| منبع تغذیه | 1 فاز یا 3 فاز | تک فاز (120V/240V) | سه فاز (208-690 ولت) |
| محدوده توان معمولی | 1 اسب بخار - 4000 اسب بخار | 1/20 اسب بخار – 10 اسب بخار | 0.25 اسب بخار - 50000 اسب بخار |
| راندمان بار کامل | 88–96٪ (نسخه 3 فاز) | 62-88٪ | 85-97٪ |
| خود راه اندازی | بله (با 3 فاز) | خیر (نیاز به کمک اولیه دارد) | بله |
| یکنواختی گشتاور | صاف (3 فاز) | ضربان دار | صاف (ثابت) |
| یاتاقان رانش | سنگین تخصصی | شعاعی استاندارد | شعاعی استاندارد |
| سازگاری با VFD | بله (3-phase version) | محدود / توصیه نمی شود | عالی |
| پیچیدگی تعمیر و نگهداری | متوسط – زیاد | کم – متوسط | کم |
| هزینه اولیه (نسبی) | بالا | کم | متوسط |
| برنامه های کاربردی اولیه | پمپ های چاه عمیق، برج های خنک کننده | الفppliances, small HVAC, tools | صنعت، کمپرسور، نوار نقاله |
جدول 1: مقایسه فنی و تجاری ساید بای ساید موتور عمودی، موتور تک فاز و موتور سه فاز در 11 معیار انتخاب کلیدی.
مصرف انرژی و کل هزینه مالکیت: اعداد گویای داستان هستند
تفاوت های راندمان بین انواع موتور مستقیماً به هزینه های عملیاتی ترجمه می شود. یک مثال واقعی را در نظر بگیرید: یک موتور پمپ 5 اسب بخاری (3.73 کیلووات) که 6000 ساعت در سال با نرخ برق 0.12 دلار در کیلووات ساعت کار می کند.
| نوع موتور | کارایی (%) | توان ورودی (کیلووات) | الفnnual Energy (kWh) | الفnnual Cost (USD) |
|---|---|---|---|---|
| موتور تک فاز (CSIR) | 82% | 4.55 | 27300 | 3276 دلار |
| موتور سه فاز (IE2) | 90% | 4.14 | 24,840 | 2981 دلار |
| موتور سه فاز (IE3) | 93.6٪ | 3.99 | 23940 | 2873 دلار |
جدول 2: مقایسه هزینه انرژی سالانه برای یک موتور پمپ 5 اسب بخاری که 6000 ساعت در سال با 0.12 دلار در کیلووات ساعت کار می کند. موتور سه فاز IE3 403 دلار در سال در مقابل یک موتور تک فاز قابل مقایسه صرفه جویی می کند.
در طول عمر کاری 10 ساله، تغییر از یک موتور تک فاز به یک IE3 موتور سه فاز تقریباً صرفه جویی می کند فقط 4030 دلار برق - بیشتر از قیمت خرید بسیاری از موتورها در این محدوده اندازه. هنگامی که به یک مرکز با 50 موتور از این قبیل مقیاس می شود، پس انداز سالانه بیش از 20000 دلار است.
نحوه انتخاب موتور مناسب: یک چارچوب تصمیم عملی
را correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
مرحله 1: منبع تغذیه موجود را ارزیابی کنید
اگر محل نصب فقط دارای برق تک فاز باشد (متداول در منازل مسکونی، مزارع روستایی و واحدهای خرده فروشی کوچک)، موتور تک فاز اغلب تنها گزینه قابل اجرا بدون ارتقاء زیرساخت های پرهزینه است. اگر برق سه فاز در دسترس باشد - همانطور که معمولاً در کارخانه ها، ساختمان های تجاری و تاسیسات شهری وجود دارد - الف موتور سه فاز باید انتخاب پیش فرض برای هر باری بالاتر از 1 اسب بخار باشد که کارایی بهتر و هزینه های بلندمدت کمتری را ارائه می دهد.
مرحله 2: الزامات جهت شفت را تعیین کنید
اگر تجهیزات رانده شده (پمپ، فن، همزن) به شفت عمودی نیاز دارند، یک دستگاه هدفمند موتور عمودی اجباری است. تلاش برای استفاده از یک موتور افقی استاندارد در جهت عمودی، ضمانت ها را باطل می کند، روانکاری بلبرینگ را به خطر می اندازد، و عمر مفید را به طور چشمگیری کاهش می دهد. حمام روغن بلبرینگ در یک موتور افقی برای عملکرد عمودی کالیبره نشده است - روغن در پایین جمع می شود و یاتاقان بالایی را از بین می برد.
مرحله 3: موتور را با مشخصات بار مطابقت دهید
- بارهای گشتاور راه اندازی بالا (کمپرسورها، نوار نقاله با بارهای سنگین): استفاده از الف موتور سه فاز با مشخصات گشتاور طرح B یا طرح C یا CSIR موتور تک فاز اگر فقط برق تک فاز در دسترس باشد.
- بارهای با سرعت متغیر (پمپ، فن، دمنده): الف موتور سه فاز جفت شدن با VFD راه حل بهینه است. VFD های تک فاز وجود دارند اما کارایی کمتری دارند و قابل اعتماد نیستند.
- عملیات مستمر 24/7: الفlways prioritize IE3 or higher موتور سه فازs ; صرفه جویی در انرژی قیمت حق بیمه را در 12 تا 24 ماه توجیه می کند.
- چرخه های کاری متناوب (لوازم کوچک، ابزار برق): الف موتور تک فاز کافی و مقرون به صرفه تر است.
ملاحظات نصب و نگهداری
بهترین روش های نصب موتور عمودی
نصب صحیح a موتور عمودی برای دستیابی به عمر خدمات رتبه بندی شده بسیار مهم است. مراحل کلیدی عبارتند از:
- بررسی کنید که سر تخلیه پمپ برای وزن موتور و بار رانش درجه بندی شده باشد.
- قبل از راه اندازی تنظیمات پیش بار یاتاقان رانش را در برگه مشخصات سازنده بررسی کنید.
- از آچار گشتاور کالیبره شده روی تمام پیچهای نصب استفاده کنید. نشیمنگاه فلنج ناهموار باعث لرزش و ناهماهنگی بلبرینگ می شود.
- بلبرینگ های روغن کاری شده با گریس باید در فواصل زمانی 2000 تا 4000 ساعت مجدداً روغن کاری شوند. طرح های روغن کاری شده نیاز به بررسی سطح روغن به صورت فصلی دارند.
- تجزیه و تحلیل ارتعاش را هنگام راه اندازی انجام دهید تا یک خط پایه ایجاد کنید - هر قرائت بالای 0.1 اینچ در ثانیه (سرعت) در بررسی ضمانت مسکن یاتاقان.
نکات تعمیر و نگهداری موتور تک فاز
را centrifugal switch and capacitors in a موتور تک فاز نقاط شکست اولیه هستند. روال تعمیر و نگهداری باید شامل موارد زیر باشد:
- تماس های سوئیچ گریز از مرکز را سالانه از نظر سایش و رسوبات کربن بررسی کنید. اگر عمق حفره ها از 0.5 میلی متر بیشتر شد، تعویض کنید.
- آزمایش شروع و اجرای خازن ها با ظرفیت سنج. اگر ظرفیت خازن بیش از 10٪ کمتر از مقدار نامی است، جایگزین کنید.
- نظارت بر دمای عملیاتی - a موتور تک فاز گرم شدن (بالاتر از حد عایق کلاس B 130 درجه سانتیگراد) نشان دهنده بار اضافی، تهویه ضعیف یا خرابی خازن است.
نکات تعمیر و نگهداری موتور سه فاز
را inherent simplicity of a موتور سه فاز به این معنی است که نگهداری در درجه اول پیشگیرانه است:
- انجام تست های مقاومت عایق (مگر) سالانه؛ یک موتور سالم باید بالاتر از 100 MΩ در 1000 ولت DC خوانده شود.
- تعادل فاز را در پایانه های موتور بررسی کنید - عدم تعادل ولتاژ بیش از 1٪ باعث افزایش نامتناسب 6-10٪ در گرمایش موتور می شود.
- بلبرینگ ها را بر اساس برنامه های سازنده روغن کاری کنید. روغن کاری بیش از حد به اندازه کم گریس کاری مضر است.
- نظارت بر جریان موتور با یک گیره متر در هر بازه زمانی سرویس. افزایش تدریجی جریان اغلب نشان دهنده سایش یا تخریب سیم پیچ قبل از خرابی کامل است.
سوالات متداول (سؤالات متداول)
Q1: آیا می توان از یک موتور عمودی به صورت افقی استفاده کرد؟
شماره A موتور عمودی هرگز نباید در موقعیت افقی کار کرد. سیستم بلبرینگ، مخازن روغن کاری و جریان هوای خنک کننده آن همگی برای عملکرد عمودی طراحی شده اند. اجرای افقی آن باعث خرابی سریع یاتاقان، نشت روغن و گرمای بیش از حد در چند ساعت یا چند روز پس از کار می شود.
Q2: آیا می توان موتور تک فاز را برای کار با برق سه فاز تبدیل کرد؟
نه مستقیم. الف موتور تک فاز دارای سیم پیچی طراحی شده برای یک فاز با این حال، یک مبدل فاز (دوار یا استاتیک) می تواند برق سه فاز را از یک منبع تغذیه تک فاز تولید کند، که اجازه می دهد موتور سه فاز برای کار در جایی که فقط برق تک فاز در دسترس است - راه حلی عملی تر از معکوس.
Q3: چرا موتورهای سه فاز بیشتر از موتورهای تک فاز عمر می کنند؟
موتورهای سه فاز هیچ خازن، سوئیچ راه اندازی یا سیم پیچ کمکی ندارند - اجزایی که معمولاً در آنها خراب می شوند. موتور تک فازs . گشتاور صاف و پیوسته نیز تنش مکانیکی بر یاتاقان ها و سیم پیچ ها را کاهش می دهد. یک به خوبی نگهداری شده است موتور سه فاز می تواند به طور قابل اعتماد برای 20-30 سال در مقابل 10-15 سال برای یک واحد تک فاز قابل مقایسه تحت شرایط مشابه کار کند.
Q4: "شفت توخالی" در یک موتور عمودی به چه معناست؟
الف hollow-shaft موتور عمودی دارای یک محور روتور لوله ای با سوراخ مرکزی باز است که به شفت ستون پمپ اجازه می دهد تا به طور کامل از موتور عبور کند. شفت پمپ از طریق یک مهره سر قابل تنظیم در بالای موتور به روتور موتور متصل می شود و نیاز به کوپلینگ شفت خارجی را از بین می برد. این طراحی تراز را ساده می کند و ارتفاع کلی مجموعه پمپ-موتور را کاهش می دهد.
Q5: آیا موتور تک فاز برای پمپ چاه مناسب است؟
برای پمپ های جت چاه کم عمق و زیردریایی های کوچک (کمتر از 1.5 اسب بخار)، a موتور تک فاز معمولا استفاده می شود و کاملاً کافی است. برای پمپ های توربین چاه عمیق که به بیش از 5 اسب بخار نیاز دارند - یا برای هر پمپی در محیط تجاری یا شهری - موتور عمودی با یک موتور سه فاز سیستم درایو به شدت برای قابلیت اطمینان و بهره وری انرژی توصیه می شود.
Q6: ضریب سرویس در مشخصات موتور چیست و آیا بین انواع موتور متفاوت است؟
ضریب سرویس (SF) یک ضریب است که نشان می دهد یک موتور چقدر بالاتر از توان پلاک نام می تواند به طور مداوم بدون آسیب کار کند. بیشتر موتور تک فازs دارای SF 1.25-1.35، در حالی که استاندارد است موتور سه فازs معمولا دارای رتبه SF 1.15 هستند. موتورهای عمودی برای سرویس پمپ معمولاً در SF 1.0 تا 1.15 مشخص می شود، زیرا یاتاقان های رانش آنها دقیقاً برای بار نامی اندازه می شوند و حاشیه مکانیکی کمتری باقی می گذارند.
نتیجه: موتور را با ماموریت مطابقت دهید
راre is no universally "best" motor — only the right motor for a specific application. A موتور عمودی هنگامی که یک رابط شفت عمودی مورد نیاز است، تنها انتخاب صحیح است. هیچ راه حل مهندسی موتور افقی را جایگزین ایمن نمی کند. الف موتور تک فاز راه حل عملی و مقرون به صرفه برای کاربردهای کم مصرف در هر جایی که فقط برق تک فاز در دسترس است باقی می ماند. و الف موتور سه فاز تقریباً برای هر برنامه صنعتی، تجاری و سنگینی که در آن برق سه فاز قابل دسترسی است، انتخاب بهینه است - با ارائه کارایی عالی، طول عمر، گشتاور صاف و یکپارچه سازی VFD بدون درز.
را data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency موتور سه فاز چندین برابر در صرفه جویی در انرژی بازیابی می شود. برای تسهیلاتی که به دنبال کاهش هزینه های عملیاتی و ردپای کربن به طور همزمان، ارتقای پیری هستند موتورهای تک فاز به IE3 موتور سه فازs - جایی که زیرساخت برق اجازه می دهد - یکی از سرمایه گذاری های با بالاترین بازده سرمایه گذاری موجود در مدیریت انرژی صنعتی است.
